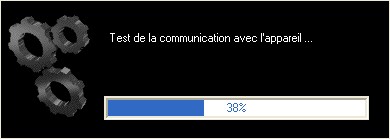

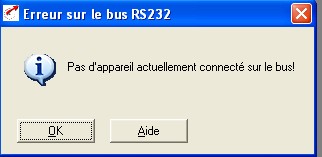

Lors de l'établissement de la communication, le logiciel cherche à se connecter sur le variateur.
- Vérifier que l'appareil est sous tension
Led Verte allumée
SUBD9 MALE =SUBD9 FEMELLE
longueur maxi 3 mètres
pin
2<=>2
3<=>3
5<=>5
Une fois un port série utilsé par un logiciel, celui-ci ne peut être atteint par un second logiciel.
Brancher la KEYPAD
- Si l'ecran ne s'allume pas, un composant du Bus de communication RS232 est abimé : nous renvoyer le variateur
- Si l'ecran s'allume mais sans aucune indication : Il faudra recharger le firmware en utilisant le mode BootStrap (voir procédure particulière)
En dernier recours :
- Eteindre le variateur
- Appuyer en même temps sur les flêche Haut et Bas,
- Mettre le variateur sous tension,
- Relacher les boutons après 5 secondes (Reset du variateur).
Si le chargement d'un nouveau firmware s'est mal terminé (coupure secteur lors du chargement)
Le variateur n'est plus en mesure d'entrer en communication avec l'extérieur.
Il faudra recharger le firmware en utilisant le mode BootStrap (voir procédure particulière)
| SINON : NOUS CONTACTER !! |
