Bei sehr dynamisch eingestelltem Geschwindigkeitsregler kann es bei kleinen Geschwindigkeiten oder Geschwindigkeit Null zu unerwünschten Schwingungen des Geschwindigkeitsreglers kommen. Durch eine geeignete Einstellung des Parameters P 0336 CON_SCON_KpScaleSpeedZero wird die Schwingneigung reduziert.

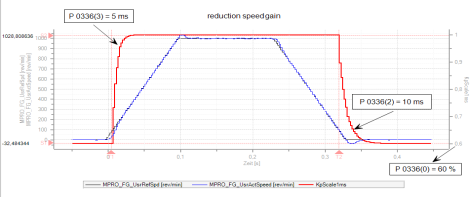

Bild: Reduktion der Geschwindigkeitsverstärkung bei kleinen Geschwindigkeiten
Parameter
| P-Nr. |
Parameter- einstellung |
Funktion |
|---|---|---|
| P 0336 | CON_SCON_KpScaleSpeedZero | Reduktion der Geschwindigkeitsverstärkung bei kleinen Geschwindigkeiten oder Geschwindigkeit 0. Zur Vermeidung von Schwingungen. Der eingestellt Wirkungsbereich gilt für positive und negative Geschwindigkeiten. |
| (0) | Wichtung der Reduktion der Geschwindigkeitsreglerverstärkung (1 = 100%) |
|
| (1) | Wirkungsbereich der Reduktion: Geschwindigkeitsgrenze für "Geschwindigkeit Null erreicht" (Stillstandsfenster). |
|
| (2) | Filterzeit für den Geschwindigkeitsübergang von 0 nach nmax |
|
| (3) | Filterzeit für den Geschwindigkeitsübergang von nmax nach 0 |
Tabelle: Einstellungsparameter für die Reduktion
