Bienvenu sur le CDROM d'installation des outils et documentations des servomoteurs JVL.

Acces direct : [ répertoire ]

La documentation des moteurs Brushless type MAC - certification UL
La documentation des moteurs Stepper type MIS
Les moteurs et les modules
Les logiciels	[ ouvrir répertoire]
Les Protocoles ( RS232, RS845, Profibus, PROFINET, CANopen, DeviceNet, FastMac )
Programmation
Le firmware (les modules et les moteurs)
Les fichiers DXF et 3D
Quelques schémas de cables et références des cables JVL
Formules de calculs diverses
FAQ

Les Documentations.

Manuel d' utilisation	Manuel général d' utilisation	LB0047_xx	lire
Manuel technique 1	Utilisation et détails des registres des MAC 50/140/141	LB0048_xx	lire

Manuel technique 2	Utilisation et détails des registres du MAC 800	LB0052_xx	lire
Modules ETHERNET	Modules Insustriels Ethernet pour les moteurs MAC	LB0056_xx	lire
Reglage des gains	Extrait du manuel utilisateur - ajuster les gains	LB0047_xx	lire

Données numériques	Données électriques et Mécaniques		lire
MAS 23 X 01	Axe renforcé pour MAC 50/140/141	LD055_xx	lire
MAB 23 X	Frein câblage	LD055_xx	lire

PowerPoint	Tous les Modules d'extensions	lire
	Modules d'extensions FP (Profibus)	lire
	Modules d'extensions Rx NanoPLC	lire

Cablage [rep]	RS232 PC (DB9) module R4 (M12)	lire

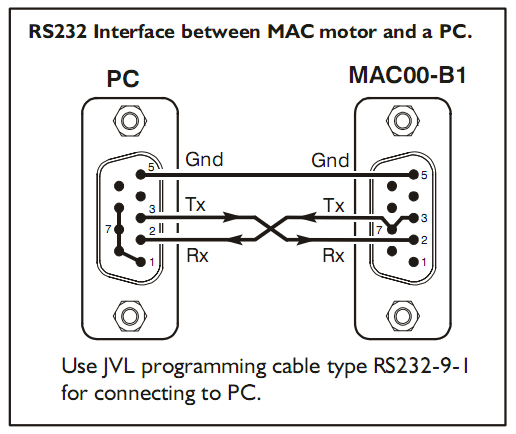

	RS232 PC (DB9) module Bxx (DB9)	voir
	Frein	voir

Il existe un manuel de mise en service rapide.

MAC Les moteurs brushless et leurs modules.

MAC 50 MAC 140 MAC 141		Servomoteur contenant l' electronique de régulation intégrée dans le bloc moteur. 50 - 0.11 Nm @4000 rpm. 140 - 0.32 Nm @4000 rpm. 141 - 0.48 Nm @4000 rpm. Dernière version firmware : 9.01

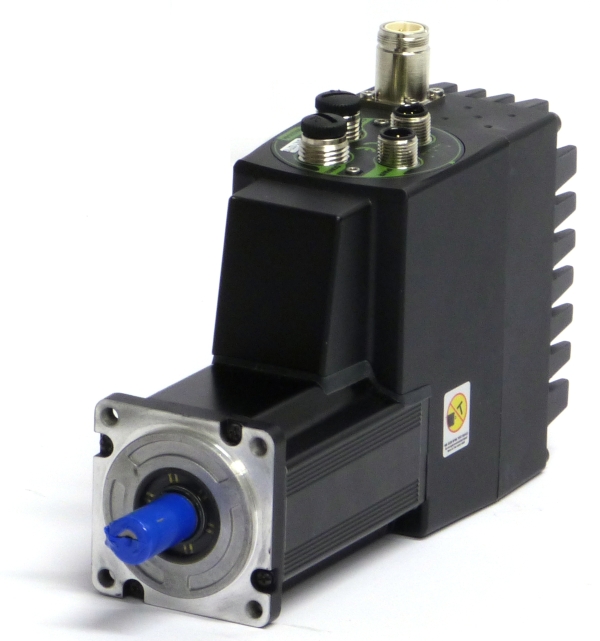

MAC 402		Servomoteur de taille supérieure avec electronique intégrée. 1.3 Nm @3000 rpm. Bus DC 12~48 V Dernière version firmware :x.xx

MAC 400		Servomoteur de taille supérieure avec electronique intégrée. 1.3 Nm @3000 rpm. Dernière version firmware :2.05

MAC 800		Servomoteur de taille supérieure avec electronique intégrée. 2.4 Nm @3000 rpm. Dernière version firmware :2.05

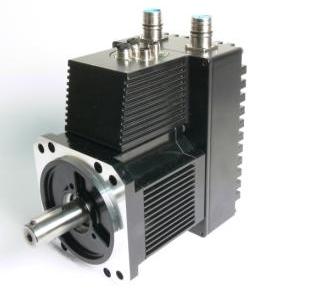

MAC 1500 MAC 3000		Servomoteur de taille supérieure avec electronique intégrée. 1500 - 4.5 Nm @ 3000rpm. 3000 - 9 Nm @ 3000rpm. Dernière version firmware :2.05

Module Rx		Positionnement du variateur selon le codage BCD ou BIN des entrées du module. (utilisation de formats fixes sinon passer au module RxP). Dernière version firmware : 2.4

Module RxP		Fonctionnement du variateur selon des séquences enregistrées dans le programme du PLC. Dernière version firmware : 3.01

Module FP		Commande du variateur au travers du Bus de terrain Profibus Dernière version firmware : 2.0

Module FC		Commande du variateur au travers du Bus de terrain CanOpen Dernière version firmware : 2.2

Module B		Commande du variateur avec une CN en boucle de position. Commande en +/- 10 volts. Pas de firmware.

Module Frein		Module de frein pour MAC (autres que MAC800) notice Cable réf : WI1000-M8F4A05N pin 1 = 0V = bleu pin 2 = 24V = marron

MIS Les moteurs Stepper.

répertoire

Moteur MIS
Données de bases	Product_Data	Ld0063-13gb
Manuel utilisateur	User Manual	Lb053gb
Doc Commerciale	Quick Step	Lc0018gb

Les Logiciels.

MacTalk	Logiciel de configuration des servomoteurs ( Attention : pensez à mettre à jour cette version via internet)	1.47	installer
MacRegIO	Logiciel lecture/ecriture des registres	1.24	installer
Mactalk.ocx	Librairie d'aide a la creation d'une interface logicielle pour le pilotage des moteurs (version demo)	1.06	installer
